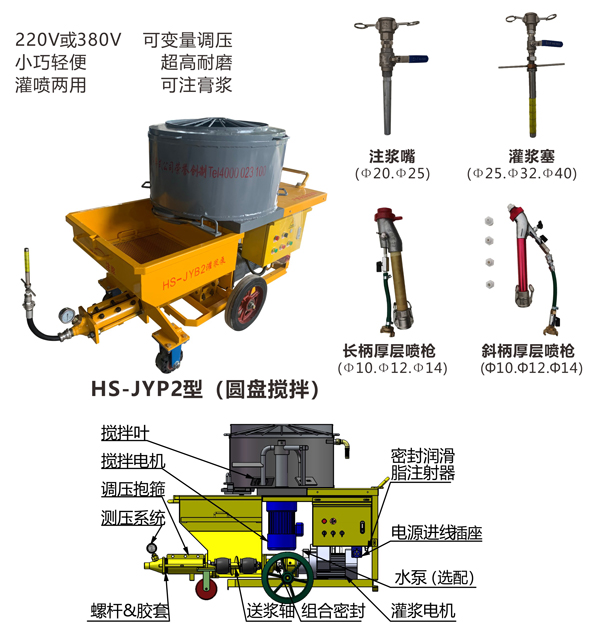

HS-JYP2型灌噴機
核心技術
  • 專利蝸桿增壓技術
  • 專利萬向傳動技術
  • 專利納米陶瓷技術
  • 專利雙頭螺旋轉子曲線嚙合技術
  • 專利可調式定子技術
產品訂購

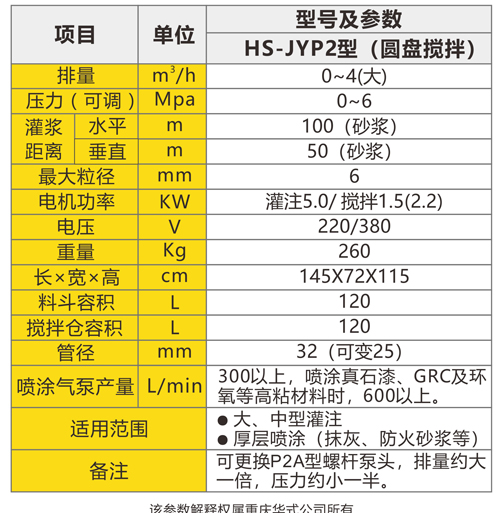

產品詳情(qing)

產品優點
1.單相220V電壓即可工作。
2.排量可任意調節,壓力可調。
3.灌噴兩用。輕松灌注和噴涂稀漿及膏狀粘稠漿液,包括水泥漿、砂漿、自流平及灌漿料。漿液連續穩定無脈沖。
4.灌注時,可選配特制的華式灌漿塞,施工更方便;噴涂時,選配氣管、噴槍和氣泵即可。特制的氣流開關,能可靠實現遠程遙控噴漿作業。漿液水灰比和灰砂比范圍大。
5.斜式泵完全杜絕漿液泄漏,免維護;臥式泵料斗超大,上料高度低。
核心技術
1.專利誓桿增壓技術。被動升壓,當灌滿漿液后,壓力逐步升高,方便保持和控制灌漿壓力;當達到灌漿設計壓力后,或排堵拆機前,可反轉泄壓。
2.專利萬向傳動技術,節能,降噪,吸震。
3.專利納米陶瓷技術,超高耐磨,經久耐用。
4.專利雙頭螺旋轉子曲線嚙合技術,排量更大,壓力更高,能耗更小。
5.專利可調式定子技術,輕松調節泵送壓力,延長使用壽命3-5倍。
用途
灌注:
1.隧道、地下廠房、管廊、地下室、車庫、屋頂防水抗滲、堵漏等大型水泥砂漿灌注﹔
2.裂縫、孔洞回填固結灌漿;
3.補強加固灌漿;
4.錨桿灌漿;
5.路面脫空回填;
6.自流平地坪施工,
噴涂:
選配氣泵(beng)、氣管和噴(pen)槍,即可(ke)輕松噴(pen)涂:防水、防火、加(jia)固、抹灰(hui)砂漿(jiang)等,非開挖井、管旋噴(pen)。


華式泵---灌噴機(ji)用(yong)途介紹(shao)
一、界面劑噴涂常用機型:有氣噴涂——HS-P02,P05型

       界面劑是一種膠粘劑,一般都是由醋酸乙烯—乙烯制成。具有超強的粘接力,優良的耐水性,耐老化性。可有效提高抹灰砂漿對基層的粘結強度,避免抹灰層空鼓,脫落,收 縮開裂。用于處理混凝土、加氣混凝土、灰砂磚及粉煤灰磚等表面,解決由于這些表面吸水性強或過于光滑引起的界面不易粘接,致使抹灰層空鼓、開裂、剝落等。可以大大增強新舊混凝土之間以及混凝土與抹灰砂漿之間的粘結力。可以取代傳統混凝土表面的鑿毛工序,改善加氣混凝土表面抹灰工藝,它還具有很強的滲透性,能夠充分浸潤進層材料表面,提高新抹膩子與基層材料的吸附力增加粘結能力。是現代建筑及裝飾施工不可缺少的配套材料。
       界面劑的傳統(tong)施(shi)工方(fang)(fang)式是(shi)人工涂(tu)抹(mo),特別費時費力且(qie)浪費嚴重。采用華式泵(beng),可通過自(zi)動滾涂(tu),無氣噴涂(tu)和有氣噴涂(tu)三種方(fang)(fang)式施(shi)工,輕松方(fang)(fang)便,效(xiao)果良好。
二、JS砂漿噴涂(tu)常用機型(xing)——HS-P05型(xing)、HS-P1型(xing)

      J就是指聚合物,S水泥;即JS砂漿就是聚合物水泥砂漿,又稱JS復合防水涂料,是一種以聚丙烯酸酯乳液、乙烯-醋酸乙烯酯共聚乳液等聚合物乳液與各種添加劑組成的有機液料,和水泥、石英砂、輕重質碳酸鈣等無機填料及各種添加劑所組成的無機粉料通過合理配比、復合制成的一種雙組份、水性建筑防水涂料。
      JS砂(sha)漿的傳(chuan)統施(shi)工(gong)方式是涂抹粉刷,效率(lv)非常低下(xia),質量難以保證且浪費(fei)嚴重。華式泵能輕松進行JS砂漿的噴涂施工,徹底解放勞動力,提高生產效率和施工質量。值得一提的是,由于JS粘性大,噴涂時要有足夠的風量和風壓,才能取得霧狀效果。
三、涂(tu)料滾涂(tu)常(chang)用機型:HS-P02型

       涂料,在中國傳統稱為油漆。它是一種材料,這種材料可以用不同的施工工藝涂覆在物件表面,形成粘附牢固、具有一定強度、連續的固態薄膜。這樣形成的膜通稱涂膜或涂層。
       涂料按功能可分為裝飾涂料、防腐涂料、導電涂料、防銹涂料、隔熱涂料、防火涂料、防水涂料等 。
       涂(tu)料(liao)的(de)(de)傳(chuan)統施工方式(shi)是手工滾(gun)涂(tu)。華式(shi)泵配套特制的(de)(de)滾(gun)筒,可輕松實現涂(tu)料(liao)的(de)(de)自動滾(gun)涂(tu)施工,勞動強(qiang)度(du)低,施工速度(du)快,還有效杜絕了跑冒(mao)滴漏(lou)等浪費。
四、膩子噴涂常用機型(xing):HS-P05型(xing)
五(wu)、塑膠(jiao)跑道(dao)噴涂:HS-P05、P1型

六、硅藻泥噴涂:HS-P05型

七、裝飾涂(tu)料(水包水、水包砂等(deng))噴(pen)涂(tu):HS- P02、P05型
        裝飾涂料就是涂于物體表面能形成具有保護裝飾性能的固態涂膜的一類液體或固體材料,按涂料的形態可分為水性涂料和溶劑性涂料,大部分內、外墻涂料都是水性的如乳膠漆等,一般用于涂刷建筑表面,能長時間抗紫外線照射而不變色。漆膜硬而平整,臟污一沖就掉,有自滌性。裝飾和保護建筑物外墻面,使建筑物外貌美觀整潔,同時延長其使用壽命。溶劑型涂料,也就是我們俗稱的"油漆",用于木器的涂料絕大多數還是溶劑型的。
         華式泵噴涂(tu)(tu)水性(xing)涂(tu)(tu)料可謂多快(kuai)好(hao)省,在(zai)建筑裝修中已經得(de)到廣泛(fan)應用(yong)。對于(yu)溶劑(ji)性(xing)涂(tu)(tu)料,建議在(zai)大面積噴涂(tu)(tu)時使(shi)用(yong)華式泵。
八、防水涂料噴涂(K11、911、滲透結晶材(cai)料、聚氨酯等):HS-P05、P1型
         防水涂料,顧名思義就是能抗滲堵漏防水的涂抹型材料,通常呈液體膏漿狀。具以下特點:
1、高度彈性,能抵御建筑物的輕微震動,并能覆蓋熱脹冷縮、開裂、下沉等原因產生的小于8mm的裂縫;
2、可在潮濕基面上直接施工,適用于墻角和管道周邊滲水部位;
3、粘結力強,涂料中的活性 成份可滲入水泥基面中的毛細孔、微裂紋并產生化學反應,與底材融為一體而形成一層結晶致密的防水層 ;
4、環保、無毒、無害,可直接應用于飲用水工程;
5、耐酸、耐堿、耐高溫,具有優異的耐 老化性能和良好的耐腐蝕性;并能在室外使用,有良好的耐候性。
       防水涂料的傳統施(shi)工(gong)(gong)方(fang)法是(shi)手(shou)工(gong)(gong)涂刷刮抹,費(fei)時費(fei)力,浪費(fei)嚴重(zhong),難以保證致密(mi)性,在邊角(jiao)接縫部位更是(shi)施(shi)工(gong)(gong)薄弱(ruo)點。華式(shi)泵輕便小巧,220V照(zhao)明電即可施(shi)工(gong)(gong),實在是(shi)防水行業最理想的機械(xie)化(hua)噴(pen)涂灌(guan)注(zhu)設備(bei)。
九、保溫砂(sha)漿噴涂:HS-P1、P2型
       保溫砂漿是指由阻隔型保溫材料和砂漿材料混合而成的,用于構筑建筑表面保溫層的一種建筑材料。它是以各種輕質材料為骨料,以水泥為膠凝料,摻和一些改性添加劑,經生產企業攪拌混合而制成的一種預拌干粉砂漿。主要用于建筑外墻保溫,具有施工方便、耐久性好等優點。
        目前市面上的保溫砂漿主要為兩種:1、無機保溫砂漿(玻化微珠防火保溫砂漿,復合硅酸鋁保溫砂漿),2、有機保溫砂漿(膠粉聚苯顆粒保溫砂漿)。
        保溫砂漿施工方法
        1、基層表面應無粉塵和無油污及影響粘結性能的雜物.
        2、熱天或基(ji)層(ceng)干燥即(ji)可基(ji)層(ceng)吸水量大時(shi)應(ying)用水濕潤,使基(ji)層(ceng)達到內濕外干,表面無明水.
        3、將保(bao)溫系統專用(yong)界面劑(ji)按照水(shui)灰比1:4攪(jiao)拌均勻,批(pi)刮于基層上(shang),并拉(la)成鋸齒(chi)狀,厚度約為(wei)3mm。采用(yong)噴(pen)涂方(fang)法最好(hao)。
        4、將保溫砂漿按照(zhao)合適水灰(hui)比攪拌(ban)成漿體,應攪拌(ban)均(jun)勻(yun),無粉團,根(gen)據節能要求進(jin)行粉抹,2cm以(yi)上需分(fen)次(ci)施工(gong),2遍抹灰(hui)間隔應在24小(xiao)時(shi)以(yi)上。采用噴涂方法(fa)最好。
        5、將抗裂(lie)砂(sha)漿涂抹或噴涂于保溫砂(sha)漿上,厚度為2mm。
        6、在抗裂砂漿表面掛上抗堿網格布。
        7、最后(hou)在抗(kang)堿網(wang)格布上再次涂抹(mo)或(huo)噴涂2~3 mm厚度的抗(kang)裂砂(sha)漿(jiang)。
        8、保護層施工完畢后,養護2-3天(視氣溫而異)即可進行后序飾面層施工。
十、防水砂(sha)漿噴涂:HS-BP1型、HS-BP2型
       防水砂漿是一種剛性防水材料,通過提高砂漿的密實性及改進抗裂性以達到防水抗滲的目的。主要用于不會因結構沉降,溫度、濕度變化以及受振動等產生有害裂縫的防水工程。用作防水工程的防水層的防水砂漿有三種:(1)剛性多層抹面的水泥砂漿;(2)摻防水劑的防水砂漿;(3)聚合物水泥防水砂漿。
        剛性多層抹面的水泥砂漿。由水泥加水配制的水泥素漿和由水泥、砂、水配制的水泥砂漿,將其分層交替抹壓密實,以使每層毛細孔通道大部分被切斷,殘留的少量毛細孔也無法形成貫通的滲水孔網。硬化后的防水層具有較高的防水和抗滲性能。
        摻防水劑的防水砂漿。在水泥砂漿中摻入各類防水劑以提高砂漿的防水性能,該防水劑先用水稀釋后再加入水泥、砂中攪拌,形成一種防水性能良好的防水砂漿。
        聚合物水泥防水砂漿。用水泥、聚合物分散體作為膠凝材料與砂配制而成的砂漿。聚合物水泥砂漿硬化后,砂漿中的聚合物可有效地封閉連通的孔隙,增加砂漿的密實性及抗裂性,從而可以改善砂漿的抗滲性及抗沖擊性。
        防水砂漿使用范圍
        1.使用于工業和民用建筑內外墻,外墻,混凝土,地下室,水池,水塔,異性屋面,隧道,廁浴間,大壩等部分的防水,防腐,防滲,防潮及滲漏修復工程。
        2.人防,地下工程及水利電工程的防水,防腐,粘結補強和加固處理及防水防腐襯砌。
        3.地下室的內外墻,廁浴間,大壩的防滲面板,渠道,渡槽,橋面,地面游泳池,交貨池,化工耐腐蝕,耐酸堿的倉儲等。
        4.也可用于混凝土蓄水池的防水,抗滲防腐。另外在堿廠的結晶和母液清池,蒸餾塔內壁采用該產品防腐防水效果極佳。
        采(cai)用華式泵噴涂防水砂(sha)漿,致(zhi)密度好,方便又快捷。
十一、加固砂漿噴涂:HS-P1、P2型
        加固砂漿,顧名思義就是用于構筑物加固除險的砂漿。在危房處理中應用特別廣泛。華式泵噴涂加固(gu)砂漿(jiang),輕便耐用,砂漿(jiang)密(mi)實度好,在中小學(xue)校(xiao)舍和震后(hou)受(shou)損建筑(zhu)物加固(gu)中,做(zuo)出了(le)突出貢獻。
十二、現場攪(jiao)拌砂漿噴涂:HS-P2、JYP2型
        雖然預拌砂漿在國外早已普及,但在我國,由于方方面面的原因,現場攪拌砂漿在很多地方還將在相當長的時期內存在。傳統的人工刮抹方式(shi),終(zhong)將(jiang)被(bei)機械噴涂這一(yi)先進方式(shi)取代。華式(shi)泵,物美價廉,緊密切(qie)合中國國情,是砂漿機械化施工的終(zhong)極利器。
十三、防火砂漿噴(pen)(pen)涂(tu):小面(mian)積(ji)薄層噴(pen)(pen)涂(tu):HS-P05、P1型;大面(mian)積(ji)厚層噴(pen)(pen)涂(tu):HS-P2型
        研究表明,當構筑物失火后,溫度升至 60 0 ℃ 時,混凝土強度損失達 50 % 以上,鋼材的屈服應力降到常溫下屈服力 1/3 以下。而隧道等地下空間和大型高層建筑物發生火災時,溫度一般在 1 00 0 ℃ 以上,砌體和框架難以承受如此高溫,嚴重部分容易燒塌,會直接造成重大人員傷亡和財產損失,因此對重要構筑物進行防火處理顯得十分重要。
        防火砂漿和涂料主要由粘結劑、耐火填料、發泡材料和助劑組成。主要適用于公路隧道、鐵路隧道的防火,還適用于石化工程、高層建筑、鋼結構、地下車庫的防火需要。
        防火砂漿的施工一般采用分層間隔性施工工藝,分基層(防火層)和表層(顏色層)施工。施工期間及施工后的 24h 內,環境溫度不得低于 4 ℃ ,以防止遭受凍害。在極度干燥和炎熱條件下,應創造必要的養護條件,防止涂層失水過快。
   1 、施工機具:
          砂漿攪拌機、華式噴漿泵等專用噴涂設備、涂抹灰漿專用鐵板、清洗用具、運輸工具等。
   2 、施工準備:
    ( 1 )將構筑物砼表面的浮塵、油污等清洗干凈,并灑水潤濕;
    ( 2 )修補凹凸不平的地方,確保砼表面的平整;同時對砼表面特別光滑的地方,要求用砂漿抹面;
    ( 3 )漏水的地方一定要補漏止水。
   3 、基層施工:
    ( 1 )水和防水砂漿以( 0.70 ~ 0.75 ): 1 的比例混合,用攪拌機攪拌 20min (一定要確保攪拌時間,砂漿要隨拌隨用),成稠漿狀;
    ( 2 )用少量的漿料做間距為 2.5m 的橫條狀厚度標志,作為噴涂施工的參照物;
    ( 3 )用華式泵進行第一次噴涂,噴涂厚度 3 ~ 8 ㎜;
    ( 4 )待第一次噴涂基本干透后,繼續噴涂第二次,如此循環,直至噴涂到設計厚度;
    ( 5 )因噴涂表面不夠光滑,所以在最后一次噴涂后,要立即用料漿進行手工補填找平、修整,使涂層表面平整光滑,并確保涂層達到設計厚度;
    ( 6 )基層完工后,要求涂層表面平整、光滑、潔凈。
   4 、表層施工:
        在基層基本干透成型后(約需 3d ),方可進行表層施工(對要求較高的工程,如市政工程等,在表層施工前最好在基層表面刮一層膩子)。表層可以用噴槍、羊毛刷、輥筒等機具進行施工,要求均勻、平滑、無色差。不同顏色的分界線要求平直、清晰。
       采用華式泵噴涂(tu)防火(huo)砂漿,實(shi)在是多快好省。
十(shi)四(si)、修復砂(sha)漿(jiang)噴涂(tu)(tu):小面(mian)積(ji)薄層噴涂(tu)(tu):HS-P05、P1型;大(da)面(mian)積(ji)厚層噴涂(tu)(tu):HS-P2型
       修復砂漿一般都是是高強聚合物砂漿。該產品主要適用于混凝土結構的空洞、蜂窩、破損、剝落、露筋等表面損傷部分的修復,以回復混凝土結構良好的使用性能。也可作為碳纖維加固找平砂漿、高性能砌筑砂漿以及建(構)筑物適用鋼絞線加固的抹灰找平保護砂漿,還可以修補文物建筑等。修復砂漿因加有多種高分子聚合物改性劑、膠粉及抗裂纖維,因此具有良好的施工和易性、粘接性、抗滲性、抗剝落性、抗凍融性、抗碳化性、抗裂性、鋼筋阻銹性能并具有高強度等性能。
十(shi)五、GRC材料噴涂:小面積(ji)薄層噴涂:HS-P05、P1型(xing);大(da)面積(ji)厚層噴涂:HS-P2型(xing)
       GRC是英文Glass fiber Reinforced Cement 的縮寫,指的是玻璃纖維增強水泥混合材料。
       GRC的基本組成材料為水泥、砂子、纖維和水,另外還添加有聚合物、外加劑等用于改善后期性能的材料。
       水泥:通常用于GRC中的水泥主要有快贏硫鋁酸鹽水泥、低堿度硫鋁酸鹽水泥、普通硅酸鹽水泥、白色硅酸鹽水泥。
       纖維:GRC材料中使用的纖維必須是耐堿玻璃纖維,種類包括耐堿玻璃纖維無捻粗紗、耐堿玻璃纖維短切紗、耐堿玻璃纖維網格布。歐美國家要求GRC中使用的玻璃纖維氧化鋯含量不低于16.5%,中國要求在使用普通硅酸鹽水泥時氧化鋯含量不低于16.5%。
       聚合物:通常添加的聚合物為丙乳,即丙烯酸酯共聚乳液。
       外加劑:通常可選擇性地加入高效減水劑、塑化劑、緩凝劑、早強劑、防凍劑、防銹劑等外加劑。當制品中含有鋼質增強材料或鋼質預埋件時,不得使用氯化鈣基的外加劑。
        其他材料:可以選擇性的添加一些火山灰質活性材料,有利于提升GRC制品的綜合性能,例如強度、抗滲、耐久等。
       目前市場上比較常見的GRC產品有有GRC裝飾制品、GRC外墻板、園林景觀制品、輕質隔墻板、GRC保溫板、通風管道永久性管狀芯模、永久性模板、工業建筑屋面構件、聲屏障、自承載式地板、灌溉渠道及管路保護渠道等。
GRC生產工藝
       增強的玻璃纖維有很多種型式,例如短切纖維紗、連續纖維無捻粗紗、網格布、短切纖維氈等,不同型式的玻璃纖維摻入到水泥基體中的方法不同,相同型式的玻璃纖維摻入到水泥基體中的方法也不完全相同。而且玻璃纖維的摻入量和使用方式對于玻璃纖維增強水泥復合材料的力學性能有著很大的影響。這就形成了多種玻璃纖維增強水泥復合材料的制作工藝,如噴射工藝、預混噴射工藝、預混澆筑工藝、注模工藝、布網工藝、纏繞工藝等。每種生產廠工藝都有其各自的特點,適用于制作不同的產品,當然所使用的設備也有所相同。
1、噴射工藝
工藝是應用最早并且最多的制造GRC制品的方法,包括手工噴射和自動噴射。20世紀70年代初英國建筑研究院(BRE)最先用此方法制造玻璃纖維增強水泥(GRC)制品。不管是手工噴射還是機械噴射,噴射工藝都需要經過專門訓練的操作人員和專用設備。操作方法的正確與否很大程度影響到GRC制品的強度和耐久性。對于噴射工藝而言,玻璃纖維以二維亂向隨機分布于水泥砂漿之中,纖維的有效利用率高,產品的各項物理性能也較好。
2、預混工藝
預混工藝是將短切玻璃纖維和水泥砂漿基體共同攪拌,形成均勻的玻璃纖維水泥混合料,然后通過澆筑或噴射的方法制成產品。根據成型方法的不同,預混工藝可分為預混澆筑工藝和預混噴射工藝。預混澆筑工藝與預制混凝土制品的工藝相類似,在澆筑過程中常常會輔以震動工序。
 GRC產品養護
養護是使GRC制品在早期保持其中所含水分不使蒸發。制品內所含水分用于水泥水化并因而發展其強度,降低滲透與收縮。
由于水化受到溫度的影響,為此在制品養護過程中應使周圍空氣保持適宜的溫度。
1、GRC制品一般均是薄壁和低水灰比的,對GRC掛板而言則具有較大的表面積。為此應采用有效的養護制度以達到下列要求:
(1) 有合適的早強以利脫模和搬運;
(2) 保證設計強度;
(3) 限制收縮以防開裂。
       對于上述(1)(2),養護可使水泥水化正常進行以增強強度與黏結。對于(3),應最大程度上減少體積損失、收縮與可能的開裂。
控制失去水分,換而言之,即補充水分是養護的基本點,再外加溫度的控制。
2、在實際執行過程中,養護可分成幾個階段并可用不同的方法。
2.1 脫模前與脫模時
        在修飾后,通常用潔凈而優質的聚乙烯薄膜將模具包住,這是防止GRC中所含水分的蒸發和受到風的影響,同時也有助于保持水化熱。
在養護的初期應使GRC制品有足夠的強度,使之在脫模與搬運時不致受到損傷。在澳大利亞某些地區需要對GRC制品通宵加熱,使溫度保持在15℃以上。
2.2 主要養護
       此主要養護階段是使脫模后的GRC制品繼續得到保護,免受日光、風與空氣低濕度的影響,一般情況下仍用塑料薄膜包住GRC制品以免受到陽光的直接照射。通過噴濕霧也可保持局部的濕度。
2.3 后養護
       當制品在存放與使用時,其周圍與養護階段有明顯差異時,采取有控制的后養護是必要的。
這可以采取一些簡單的方法使制件在存放過程中免受陽光的直接照射。在存放階段GRC應達到設計的強度,此階段的保護在于限制其干縮。
在上述養護過程中,GRC制品的強度得以進一步的提高。搬運與存放采取什么方法反映了制品可達到的強度水平。
3、加速養護是有效的,包括低壓蒸汽養護與使用化學早強劑。
3.1 低壓蒸汽養護
在冷天該法對于模具的周轉使用是經濟的,溫度不宜超過50℃,否則對長期強度是不利的。
3.2 使用化學早強劑
此種外加劑主要可提高早期強度、在寒冷條件下是有用的,并可使制品較早的脫模。
        小(xiao)型GRC制品,常用HS-BP05型噴漿(jiang)(jiang)泵;大型制品宜采(cai)用HS-BP2型噴漿(jiang)(jiang)泵噴涂。
十六、抹灰砂漿噴涂:HS-P2型
        抹灰砂漿采用優質水泥、精細骨料和多種高性能外加劑配制而成。適用于加氣混凝土砌塊、粉煤灰砌塊、陶粒磚等輕質墻體和高吸水率材料的抹灰。在建筑、裝修工程的內、外墻、罩面和頂棚抹灰中得到廣泛應用。
        施工方法:墻體抹灰時(干墻體應濕水),將攪拌好的“膏狀體”均勻涂抹或噴涂(約0.8~1.0cm厚),待五、六成干后,用鐵抹子壓實、搓光,使表面形成光滑塑化層,按工程設計規范要求施工。
十七、隧道噴錨支(zhi)護:HS-BP2、BP5型噴漿(jiang)泵
       噴錨支護【shotcrete-bolt support】指的是借高壓噴射水泥混凝土和打入巖層中的金屬錨桿的聯合作用(根據地質情況也可分別單獨采用)加固巖層,分為臨時性支護結構和永久性支護結構。 噴混凝土可以作為洞室圍巖的初期支護,也可以作為永久性支護。噴錨支護是使錨桿、混凝土噴層和圍巖形成共同作用的體系,防止巖體松動、分離。把一定厚度的圍巖轉變成自承拱,有效地穩定圍巖。當巖體比較破碎時,還可以利用絲網拉擋錨桿之間的小巖塊,增強混凝土噴層,輔助噴錨支護。
        噴錨支護在洞室開挖后, 支護及時,與圍巖密貼,柔性好,有良好的物理力學性能。它能侵入圍巖裂隙,封閉節理,加固結構面和層面,提高圍巖的整體性和自承能力,抑制變形的發展。在支護與圍巖的共同工作中,有效地控制和調整圍巖應力的重分布,避免圍巖松動和坍塌,加強圍巖的穩定性。它不象傳統的模筑混凝土襯砌那樣,只是在洞室開挖后被動地承受圍巖壓力,而是主動地加固圍巖。目前,對噴錨支護作用原理的研究還不完善,有待進一步探索和改進。
       根據巖體的產狀,將圍巖按大類分為整體、塊狀、層狀和軟弱松散等幾類。不同結構類型的圍巖,開挖洞室后力學形態的變化過程及其破壞機理各不相同,設計原則也有差別。
    對于整體狀圍巖,可以只噴上一薄層混凝土,防止圍巖表面風化和消除表面凹凸不平以改善受力條件;僅在局部出現較大應力區時才加設錨桿。在塊狀圍巖中必須充分利用壓應力作用下巖塊間的鑲嵌和咬合產生的自承作用;噴錨支護能防止因個別危石崩落引起的坍塌。通過利用全空間赤平投影的方法,查找不穩定巖石在臨空面出現的規律和位置,然后逐個驗算在危石塌落時的力作用下錨桿或噴射混凝土的安全度。在層狀圍巖中,洞室開挖后,圍巖的變形和破壞,除了層面傾角較陡時表現為順層滑動外,主要表現為在垂直層面方向的彎曲破壞,用錨桿加固使圍巖發揮組合梁的作用。軟弱圍巖近似于連續介質中的彈塑性體,采用噴錨支護時,宜將洞室挖成曲墻式,必要時加固底部,使噴層成為封閉環,用錨桿使周圍一定厚度范圍內的巖體形成“承載環”,以提高圍巖自承能力。
        噴(pen)錨支護一般(ban)分干噴(pen)和濕噴(pen)兩種。干噴(pen)由于粉(fen)塵大(da),回彈多(duo),效果差,已經(jing)逐步被淘汰。采用華式泵濕噴(pen),重量輕,移動快,不需(xu)另配大(da)排量的空壓(ya)機(ji),效果良好(hao)。


相關產品
